MEMBUAT POWER SUPLAY SIMETRIS 12V

-

SEKEMA POWER SUPLAY SIMETRIS

Sebagai penghobi elektronik tentu tidak asing lagi lagi dengan yang namanya power suplay,

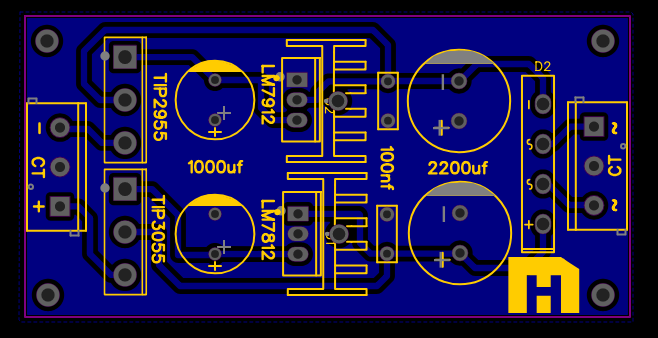

Dikesempatan kali ini saya akan membagikan layout pcb power suplay simetris dengan penguat arus,

untuk penguat arus sendiri disini saya menggunakan transistor TIP3055 dan TIP2955,

untuk hasilya kurang lebih seperti ini


 karena saya membutuhkan tegangan 12v maka untuk ic regulatornya disini saya menggunakan
ic regulator 12v dengan tipe lm7912 sebagai output negatif dan lm7812 sebagai output positif.

untuk sekemanya sendiri seperti seperti ini:


untuk layout pdf sip cetak bisa di download pada link dibawah

DOWNLOAD

selamat mencoba
