MEMBUAT DIMMER

-

 Pengertian Dimmer dan Fungsinya

 DIMMER adalah sebuah rangkaian komponen elektronika dari input sinyal AC kemudian sinyal tersebut diproses

Menjadi sinyal AC Phase maju dari pada sinyal AC inputan, yang menyebabkan Penurunan Daya (Watt).

jadi bisa disimpulkan Dimmer berguna untuk menurunkan daya (watt) pada rangkaian elektronik.

Dimmer AC 220V / 2.000 Watt

Dimmer AC 220V / 200 Watt


Fungsi Dimmer

Dalam aplikasi elektronika banyak sekali fungsi dimmer, dipergunakan berikut beberapa fungsi dimer

  • Sebagai peredup sebuah lampu / LED
  • Mengurangi arus lonjakan (Gerinda, Bor, dinamo & lainya) dengan prinsip mengatur kecepatan dinamo tersebut.
  • Mengatur pemanasan ( Heater, Solder/elemen lainya )
  • Sepeda Listrik



Komponen Untuk Membuat Dimmer

Komponen dalam dimmer itu sederhana tetapi juga harus dihitung dengan matang

secara umum komponen pada dimmer berupa

  • TRIAC
  • DIAC
  • Potensio
  • Kapasitor
  • Resistor
  • Terminal
  • PCB

Dari daftar komponen diatas kita bisa membuat sebuah Dimmer sendiri.

Berikut VIDIO contoh penerapan pada dimmer



sekema

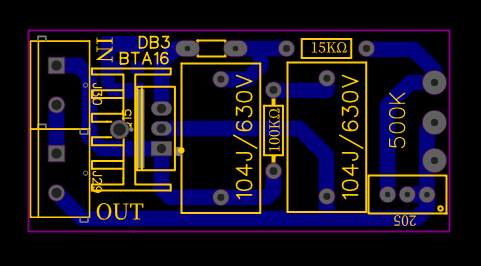

layout pdf siap cetak




Sekian Artikel tentang Pengertian Dimmer besarta beberapa Fungsinya, Semoga bisa menambah wawasan kita semua.
